1、應用案例

在運輸雨水和污水的管渠中，有一些粗顆粒的物質，比如砂礫和污水雜質。這些粗顆粒的物質通常移動得比水流慢，會給下游污水廠和設施帶來破壞。原則上，目標是找出進入排水系統中的砂礫或雜質的來源，然后排除它們——阻止污水中的相關雜質進入到管道系統。然而事實上總會在管道中發現雜質，這會對入口或前段構筑物和泵站設備帶來操作問題和機械磨損。通過安裝砂礫和碎片去除裝置來收集雜質，后者就可以避免。通過定期排水和清空通暢系統操作可以維持。這些操作直接影響到污水廠的的性能，大大地減少了固體雜質進入污水廠。

在傳統系統中，管道中會設立一個混凝土室來收集砂礫，這個混凝土井中，裝有曝氣裝置來給這些砂礫曝氣,曝氣會使這些有機顆粒會懸浮起來因此保留在水流中。砂礫可以被一個靜止的或移動的提升裝置去除或者被泵給吸走。砂礫會被去除在如下操作過程中，例如裝有砂礫收集器的管道被淹沒時。在這種情況下，提升系統會有損壞設備或者是土建結構的風險。如果砂礫是被抽吸車輛去除的話，構筑物入口須關閉。

2、解決方案

砂礫收集器可以允許在雨水和污水管道系統中收集砂礫和碎片。

曝氣的砂礫收集籃首先便利的去除管道中的有機物質（比如石頭、卵石上的等）。雜質收集籃的尺寸首先取決于需要保留的體積大小。標準模型是圓形或方形。

一些標準尺寸作為例子列在下面的表格。為了升起和清空籃子里的任何碎片，用戶需要提供合適的提升或吊車設備。

3、功能描述

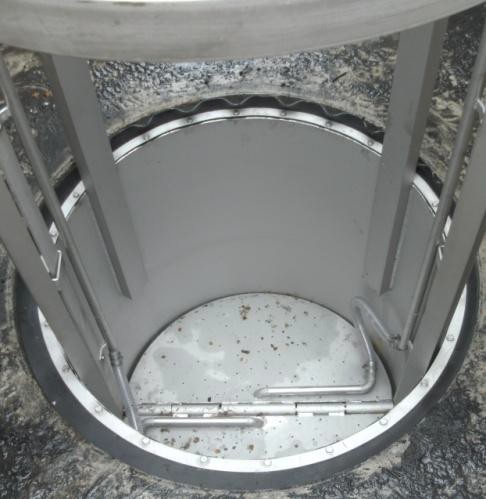

砂礫收集籃放置在特別設計的集水坑里，通過起重滑車提升。在收集籃的外邊緣有橡膠唇，用來密封籃子和池壁之間的空隙。同時，橡膠唇使得收集籃更容易在池子里定位。入口板縮短了砂礫在集水坑里的停留時間，因此很大限度地減少了輕物質的沉降。籃子的底部有加壓空氣孔以保證良好的曝氣和雜質的再循環。

通過短暫地打斷水流同時水坑是空著的時候，在管道中的安裝和調試可以很快完成。然后砂礫收集籃放低到池子里，連接起來，準備工作。

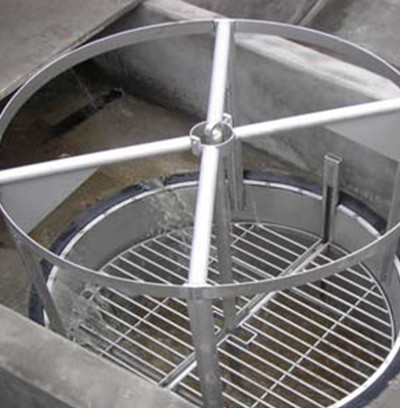

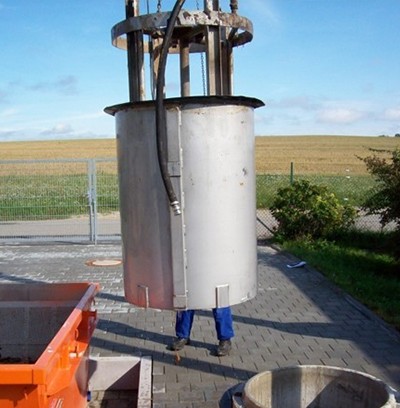

為了清空收集籃，要解開壓力軟管，用提升裝置將籃子完全從池子里拉出來，砂礫和碎片保留在籃子里，殘留水通過收集籃的底部排出。將籃子清空倒入垃圾箱或直接倒入垃圾車。拉動中間的解鎖桿就可以將柵格折疊而打開，砂礫會從底部落下。籃子清空以后，旋轉柵格，將籃子放回池子里。等重新接上對壓力耦合，砂礫收集器可以準備工作了。

其他應用領域：

在雨水管道應用中，曝氣系統可選配。無曝氣GESMO的形式比裝有曝氣系統的成本低。

4、曝氣、再循環和控制

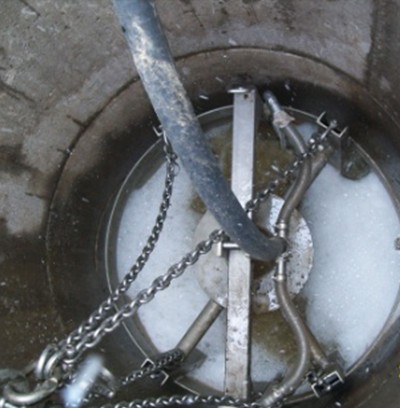

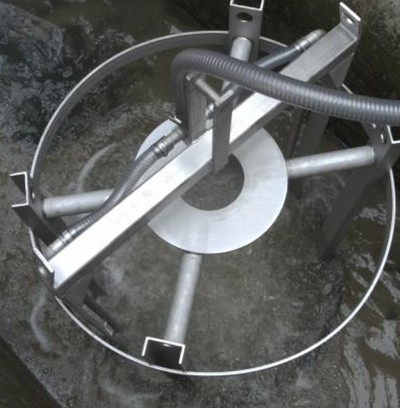

曝氣和雜質的再循環是由在遠處的操作室或室外控制柜的鼓風機產生。壓縮空氣由鼓風機通過一個壓力軟管或者不銹鋼管進入沉砂池。一個快速的對接耦合使得空氣壓力和砂礫收集籃連接。在耦合點堅硬的不銹鋼管將壓縮空氣傳送到籃子的底部，壓縮空氣吹到籃子底下通過一種特殊的曝氣系統形成一個空氣地毯。由于有再循環作用有機物質的沉積可以避免，因此，這些有機物質隨著水流流走。曝氣可以連續進行或者根據需要由定時器控制（時間繼電器，PLC等）。
